건축도면 표준지침은 여러 설계회사들이 공동으로 작업하고, 도면 데이터를 주고 받는 가운데 어려움이 있어 2005년 4개 설계사에서 국가표준을 토대로 설계사무솔에서 공동으로 사용할 수 있는 건축도면 공동표준화지침을 작성한 자료입니다. 도면 설계 및 해석에 참고하시기 바랍니다.
1. 건축도면 공동표준지침
01-건축도면 공동표준지침 1.1.pdf
1.07MB
2. 건축도면 번호목록
11-부속서-1 건축 도면번호목록 1.1.pdf
0.18MB
3. 건축 레이어목록
12-부속서-2 건축 레이어목록 1.1.pdf
0.27MB
4. 건축 심벌목록
13-부속서-3 건축 심벌목록 1.1.pdf
0.27MB
5. 건축 심벌 형상목록
14-부속서-4 건축 심벌형상목록 1.1.pdf
1.24MB
6. 건축테이블 목록
17-부속서-7 건축 테이블목록 1.1.pdf
0.31MB
7.건축도면 약어목록
18-부속서-8 건축 도면약어목록 1.1.pdf
0.36MB
8. 건축도면별 작성기준
19-부속서-9 건축 도면별작성기준 1.1.pdf
0.30MB

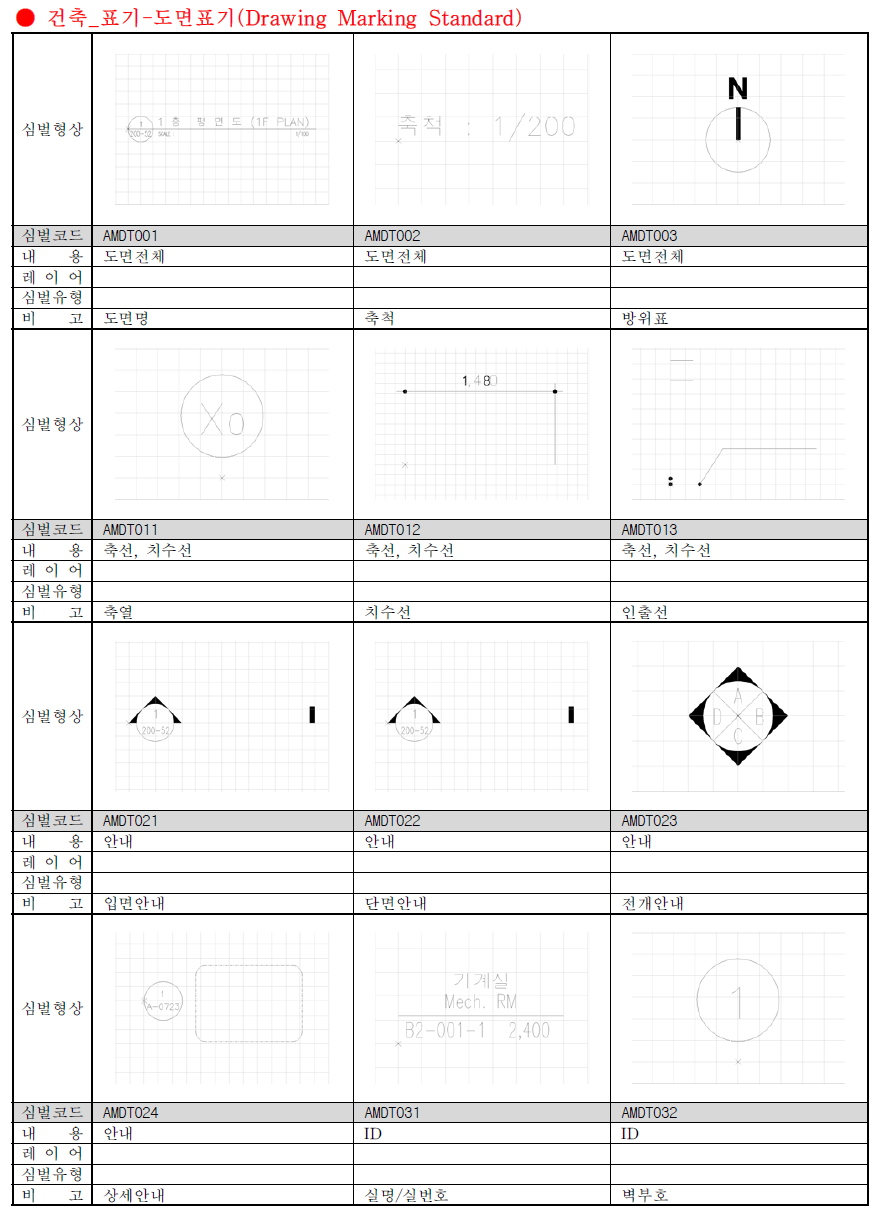

2. 예시
3. 건축도면 약어 정리(EPS, TPS, PIT, AD, MDF등)
① EPS(electrical pipe shaft) : 전기 및 통신 배선이 지나가는 수직 통로
② TPS(telecommunication pipe shaft) : 통신케이블 등 통신 관련 선들이 들어가는 수직 통로
③ PS(pipe shaft) : 건축 기계설비 배관 수직통로
④ PIT : 전기, 수도, 가스 등이 지나가는 오프닝구간
⑤ MDF(main distributed frame) : 주배선반(전화선 배분) 등의 공간
⑥ A.D(air duct) : 배기, 환기 통풍을 하는 공간으로 지붕층까지 오픈된 공간입니다. (aluminum door랑 헷갈리지 마시길)
⑦ D.A(dry area) : 지하실의 환기를 위한 공간으로 지상층으로 오프닝된 구간을 확보하여 외기와 접하는 공간
⑧ AV(alarm valve) : 알람밸브실로 소방알람, 소화전, 스프링쿨러 등의 압력계 밸브 설치 공간
⑨ ST(smoke tower) : 스모크타워
